BOSS OD-1 빈티지 클론 : ODYSSEY 1 오버드라이브 제작 리포트 #3

BOSS OD-1 빈티지 클론 : Odyssey 1 오버드라이브 프로토 타입!

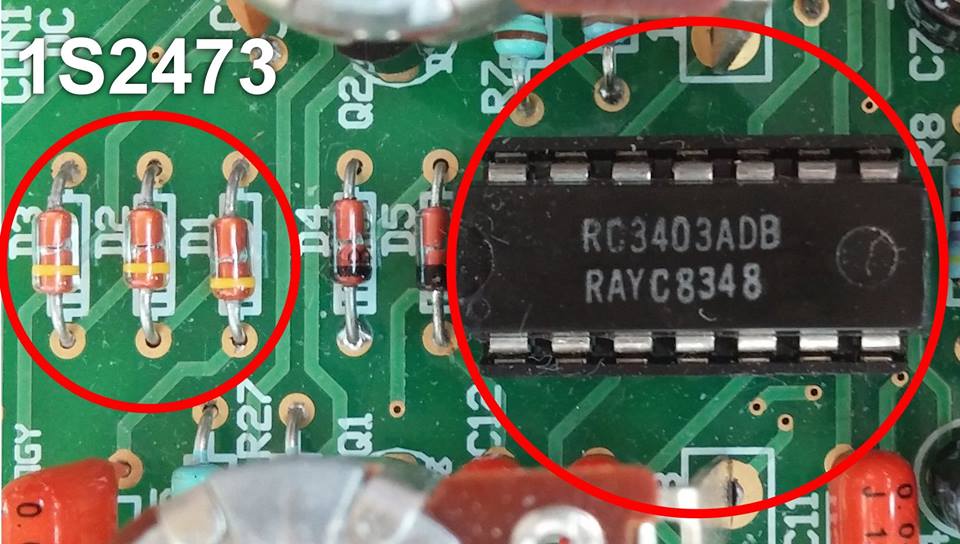

Odyssey 1은 1977년 BOSS에서 발매된 최초의 컴팩트 오버드라이브 페달인 OD-1 오버드라이브의 완벽한 복각 페달로 오리지날에서 사용된 RC3403ADB(14핀) OP Amp와 1S2473 다이오드를 사용하고 있습니다.



그리고 스위칭 방식도 요즈음 흔한 트루바이패스 방식이 아닌 오리지날과 같이 이펙트 온-오프시의 팝노이즈가 완전히 사라진 버퍼바이패스 방식을 사용합니다.



이펙트 오프시, 연결되는 버퍼는 최상급입니다.



조만간 케이스 외장 실크 인쇄 예정입니다.



Specifications
- 컨트롤 : Level, Overdrive
- 컨넥터 : Input, Output, AC Adaptor
- 소비전류 : 3.5mA (DC 9V)
- 입력임피던스 : 220kOhm
- 출력임피던스 : 600Ohm 이상
- 신호대잡음비 : 80dB
- AC 어댑터 : 정전압 9V 센터 마이너스

- 사이즈 : 122 x 65 x 62 (노브포함, mm)



관심있는 분들은 연락하세요.



eslee.sonix@gmail.com

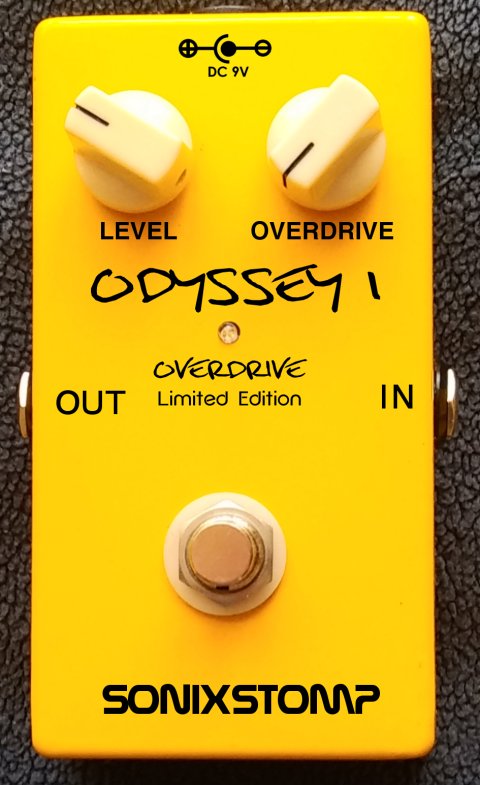

실크 인쇄 샘플
