BOSS OD-1 빈티지 클론 : ODYSSEY 1 오버드라이브 제작 리포트 #2

PCB 1.0 버젼으로 최초 제작을 했으나 문제가 발생했다.



채택한 회로는 OD-1의 리얼 최초 버젼의 회로였는데 이 때의 LED 디스플레이의 역할은 배터리 잔량 확인용이었다.



즉 요즈음과 같은 이펙트 온-LED 온, 이펙트 오프-LED 오프 의 기능이 아니고 이펙트 페달에 전원이 들어 온 상태이면 이펙트 온이던 오프이던 LED가 항상 켜져 있고 배터리 용량이 줄어 들어 어느 일정 선까지 전압이 떨어지면 LED가 꺼지는 그런 단순한 기능을 가지고 있었던 것이다.



얼마후 BOSS는 모든 페달을 이펙트 온-LED 온, 이펙트 오프-LED 오프 기능으로 수정하였다고 한다.



어쨌든 1.0 버젼의 기판으로 몇개의 부품을 기판 외부에서 연결하여 테스트 한 결과 정상 작동은 되었으나 보유하고 있던 모멘터리 푸트 스위치들이 채터링 현상이 있어 정확한 온 오프 작동에 에러가 생겨 어쩔 수 없이 트루바이 패스용으로 사용하는 일반 얼터너티브 푸트 스위치를 사용한 회로로 변경하여 테스트 해 보았다.

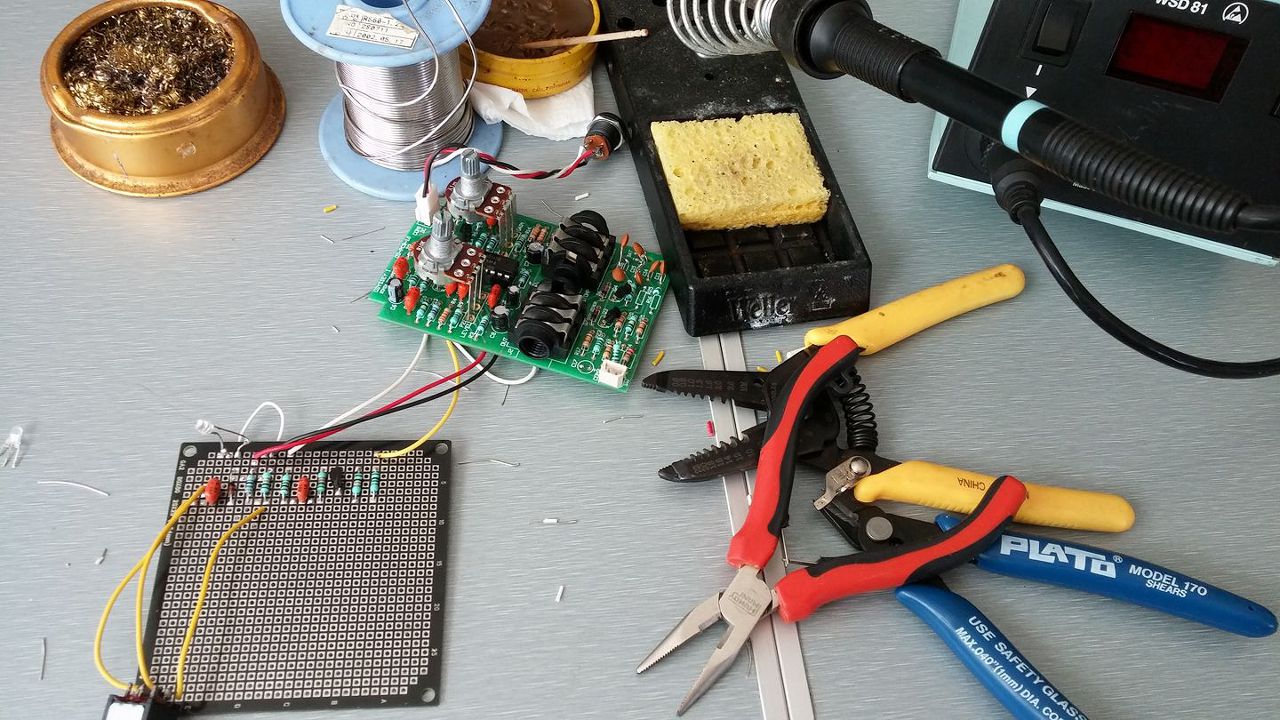

위 사진의 테스트용 보드가 바로 그 수정 회로로 연결한 스위칭, LED 보드이다.



작동은 OK였고 온 오프시 노이즈 역시 1도 없는 사이런트 스위칭이었다.

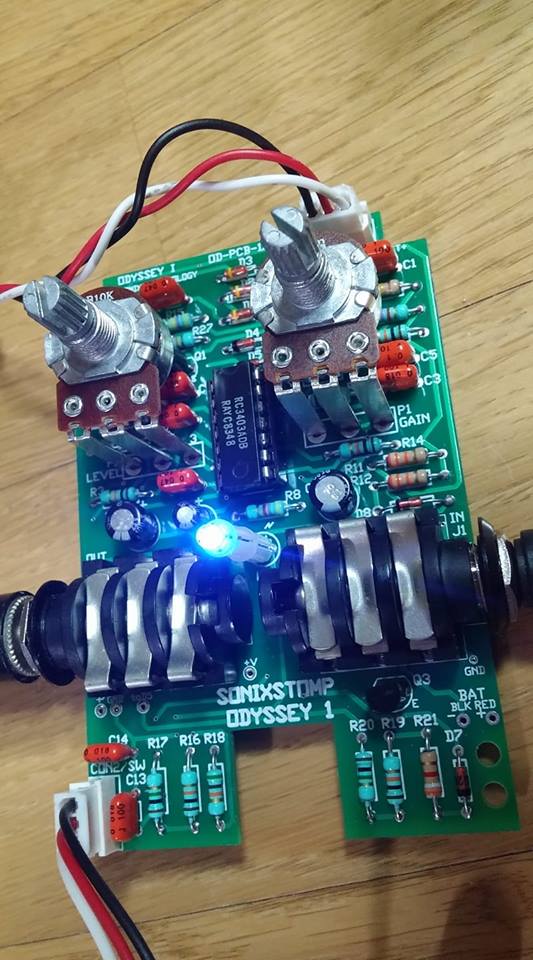

ODYSSEY 1 Prototype Board

이렇게 해서 PCB 테스트 완료 후 새롭게 버젼1.1 PCB를 설계하고 거버파일을 생성하여 유림 PCB로 보냈다.

얼마후 새로운 PCB가 도착하고 위와 같이 최초의 완성 샘플 보드를 제작하였다.



사운드 체크 역시 OK! 완벽 그 자체였다.



외국의 모 페달 자작 기판 판매 사이트에서 언급하기를,



The original uses a Raytheon RC3403 quad op amp.

These can be found on eBay or from Small Bear Electronics for reasonable prices.

They have the same pinout as most other quad op-amps such as the TL series, so feel free to experiment with a TL074 or NE5514,  though much of the

OD-1’s character is said to come from the RC3403 and other op amps “don’t sound like the originals."



오리지날은 Raytheon의 RC3403(ADB) 쿼드 오피앰프를 사용한다.

이 IC는 이베이나 스몰비어 엘렉트로닉스등에서 적당한 가격으로 구입할 수 있다.

TL 시리즈등과 같은 대부분의 다른 쿼드 오피앰프와 같이 14핀이며 TL074 나 NE5514등으로 테스트 해보아도 좋다.

하지만 OD-1의 톤 캐릭터 대부분은 RC3403(ADB)에서 나오는 것이며 다른 오피앰프로는 오리지날과 같은 소리를 낼 수 없다.
