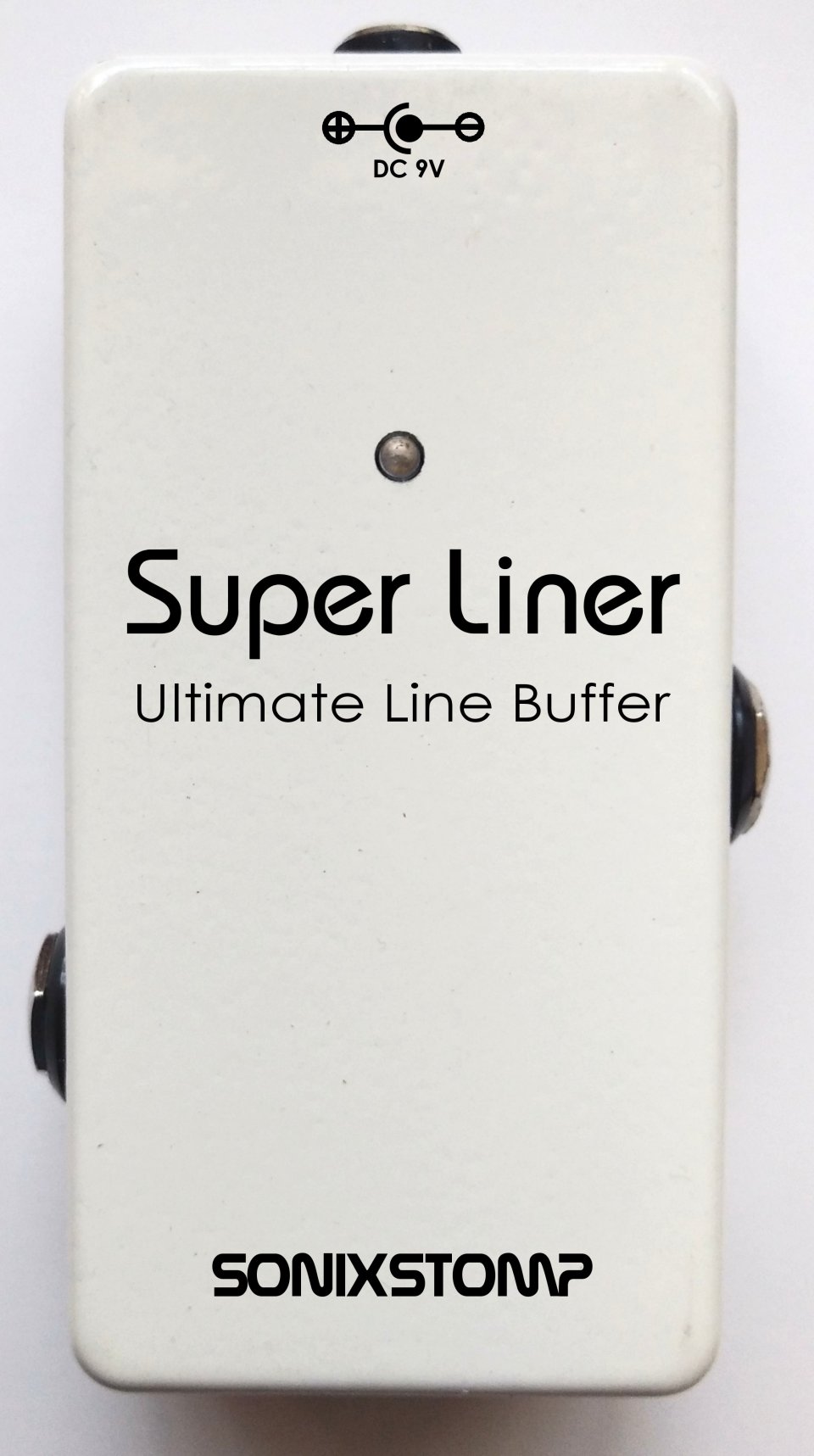

Super Liner Buffer Pedal

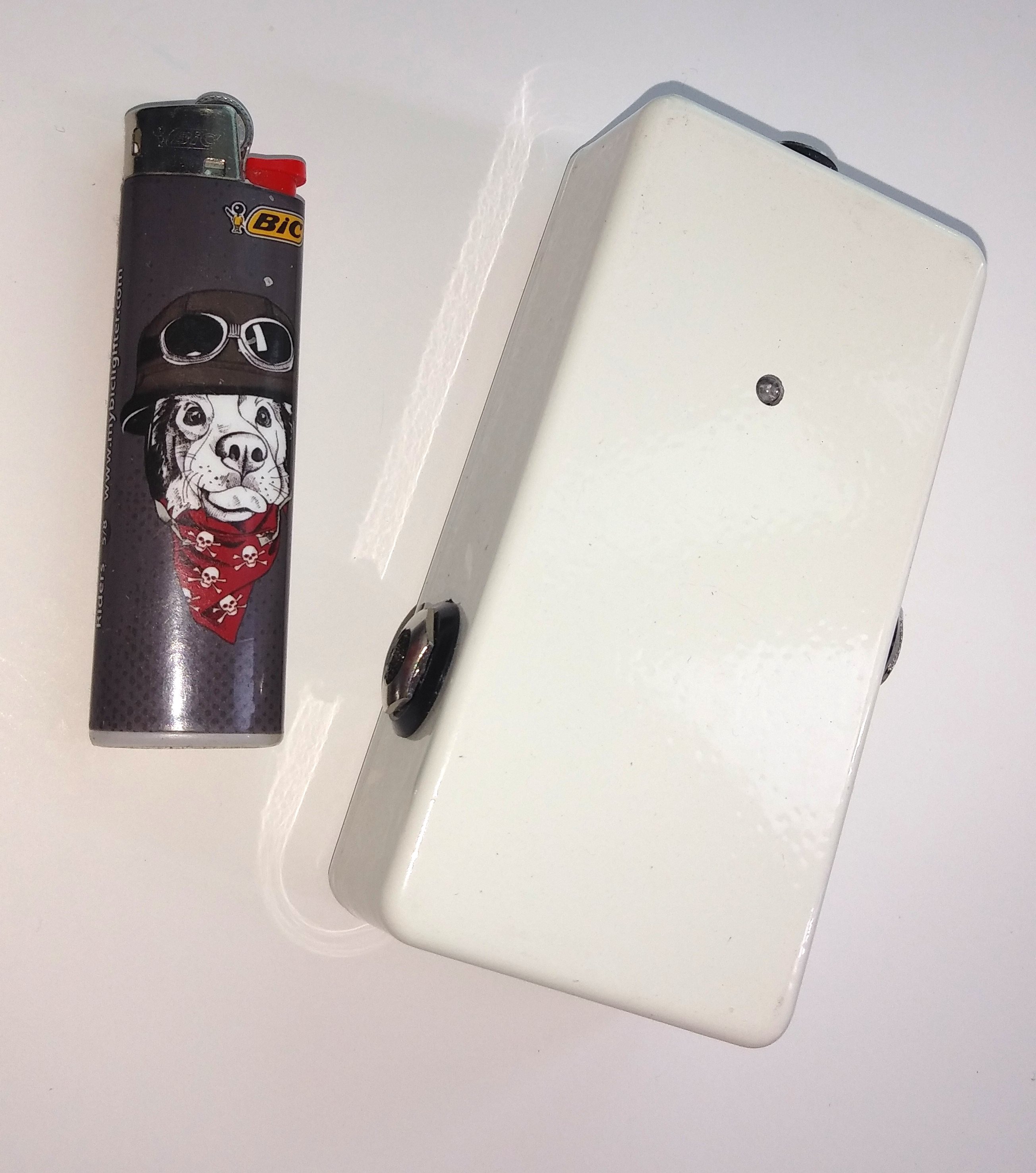

Super Liner 는 Sonixstomp가 발매할 예정인 버퍼 이다.



입출력과 전원 어댑터 잭과 LED로 구성되어 페달 보드에 상시 온으로 연결하여 사용하는 버퍼이다.

9V 정전압 어댑터를 연결하고 입력잭에 플러그를 꼽으면 LED 및 회로가 작동된다.



판매되는 대부분의 버퍼들은 유니티 게인(입력 1, 출력 1)의 간단한 1 스테이지 오피앰프와 몇 개의 저항, 몇 개의 캐피시터로 구성되어 있다.

그 유명한 KLON 페달의 버퍼 역시 마찬 가지이다.



어떤 버퍼는 트랜지스터 또는 FET 하나와 간단한 파워 및 커플링 회로로 구성되어 있다.



이러한 버퍼들은 기타 신호가 약해지지 않고 매끄럽게 앰프를 드라이브할 수 있도록 높은 입력 임피던스와 낮은 출력 임피던스의 특성을 가지고 있다.



그러나 일부 저렴한 버퍼들로는 특성좋은 코드를 다이렉트로 앰프에 연결해도 윗글에서 설명한 것처럼 최상의 원음과 같은 사운드를 낼수가 없고 그런 느낌의 톤도 나오지 않는다.

어떤 버퍼들은 너무 많은 고음 성분이 포함된 앵앵거리는 음이 나오기도 하고 결코 좋은 느낌이 아닌 갈라지거나 딱딱한 톤도 나온다.



대부분의 버퍼는 높은 입력 임피던스 특성을 가지는데 이 경우 원래 원하던 사운드인 길이 3m의 코드로 앰프에 다이렉트로 연결했을 때의 소리가 아닌 너무 밝고 얇은 톤을 낸다.



Super Liner는 TL072내의 두개의 오피앰프 회로를 스택으로 겹쳐 사용하며 과도하지 않은 밝은 톤과 따뜻하고 클린한 유니티 게인을 출력하는 Op Amp 회로로 구성되어 있다.





전압



Super Liner는 센터 마이너스 타입의 9V 정전압 어댑터를 사용한다.

그러나 회로 내부에 차지펌프 회로가 들어 있어 오피앰프에는 17~18V로 변환되어 공급된다.



이는 입력에 더 높은 헤드룸을 허용하여 출력이 높은 부스터를 사용하거나 버퍼 신호를 라인 레벨(키보드 또는 이펙트 루프)에 맞출 수 있으며 이러한 높은 전압에서는 기타 시그날을 확실히 클린하게 유지할 수 있다. .
